La excavación de zanjas para tuberías y cableado es una actividad crítica que requiere precisión, seguridad y cumplimiento normativo. En esta ocasión, presentamos un proyecto realizado para una empresa tequilera donde se ejecutaron zanjas para tubería de PVC pesado, registros, demolición de concreto de alta resistencia, excavación manual y con maquinaria, así como instalación de cableado de cámaras de seguridad y sistemas de control de acceso.
Este blog te guía paso a paso en la experiencia del proyecto, resolviendo preguntas frecuentes como:
- ¿Cuál es el ancho de zanja para tubería de PVC?
- ¿Qué incluye el presupuesto de excavación de zanjas?
- ¿Cómo se hace el ATS para excavación de zanja?
- ¿Qué métodos hay para la rehabilitación de tuberías sin zanja?
- ¿Cómo controlar el avance diario de excavaciones complejas?
Y sobre todo, cómo ejecutamos este proyecto con excelencia, cumpliendo con los más altos estándares de seguridad, calidad y productividad.
Introducción al proyecto: ¿qué hicimos?
La empresa contratante requería:
- Excavación de zanjas para tuberías de PVC pesado en zonas específicas del complejo industrial.
- Cruces subterráneos para cableado de CCTV y control de accesos a bodegas.
- Demolición de concreto de alta resistencia para liberar pasos existentes.
- Colocación de registros y accesorios eléctricos y de redes.
- Instalación con seguridad controlada, bitácoras diarias y supervisión continua.
Todo esto dentro de una industria con protocolos internos muy exigentes en seguridad e higiene industrial.
Excavación de zanjas en la industria: más que solo abrir el suelo
En un entorno tan regulado como una tequilera, realizar una excavación de zanjas implica una planeación meticulosa. Esto incluye:
- Revisión del terreno y estructura existente.
- Análisis de dimensiones de zanjas para tubería de agua potable y sistemas eléctricos.
- Definición del ancho de zanja para tubería de PVC, PEAD, alcantarillado o drenaje, según el servicio.
Por ejemplo, para este caso el ancho de zanja para tubería de PVC fue de 40 cm, cumpliendo con las normas de separación y relleno.

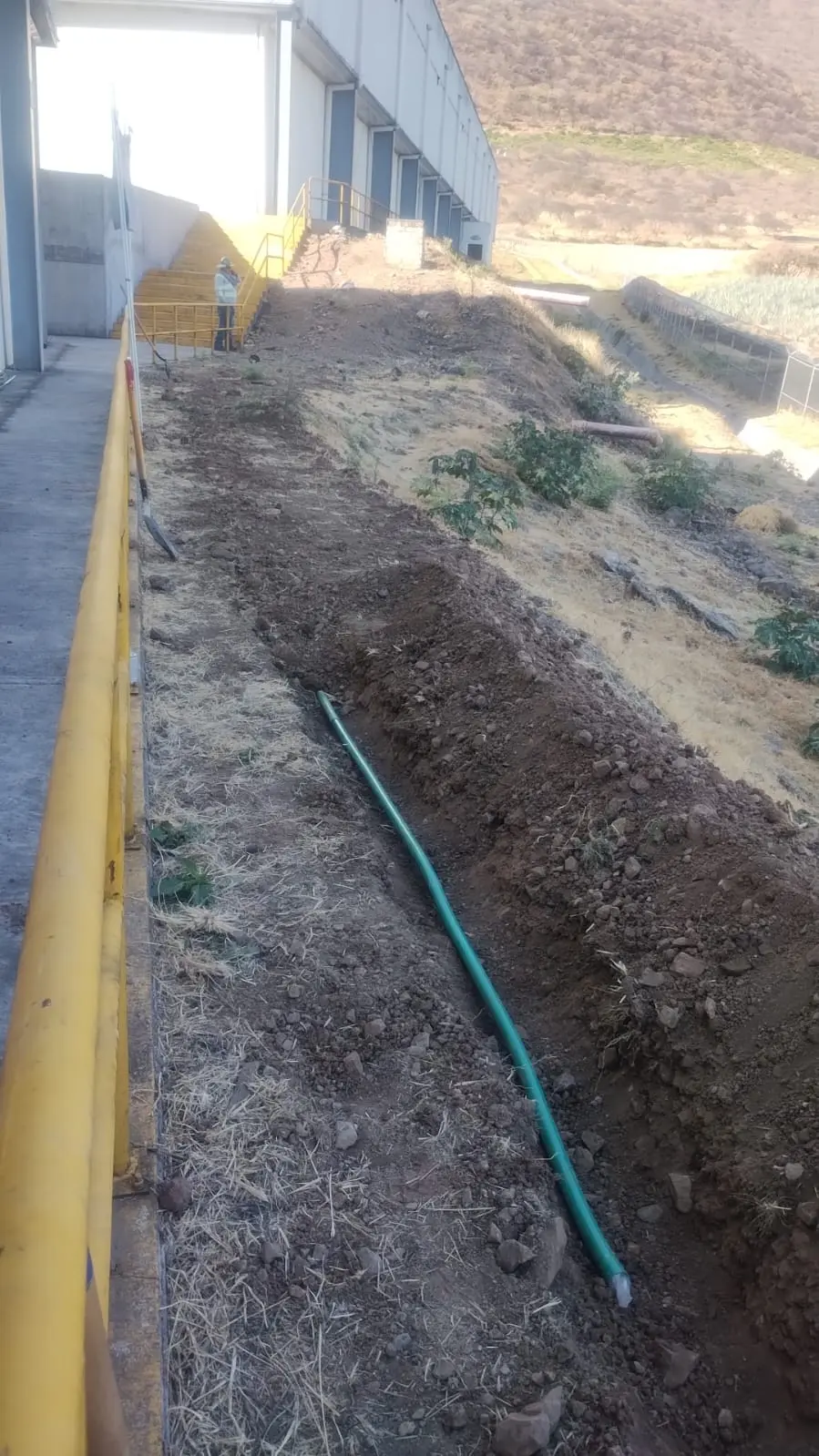

Excavación de zanjas con retroexcavadora y de forma manual
Combinamos dos técnicas:
- Excavación de zanjas con retroexcavadora para tramos largos y accesibles.
- Excavación manual para áreas sensibles o restringidas, como cerca de maquinaria o cimientos.
Esto nos permitió optimizar el rendimiento de excavación de zanja manual sin comprometer seguridad ni precisión.

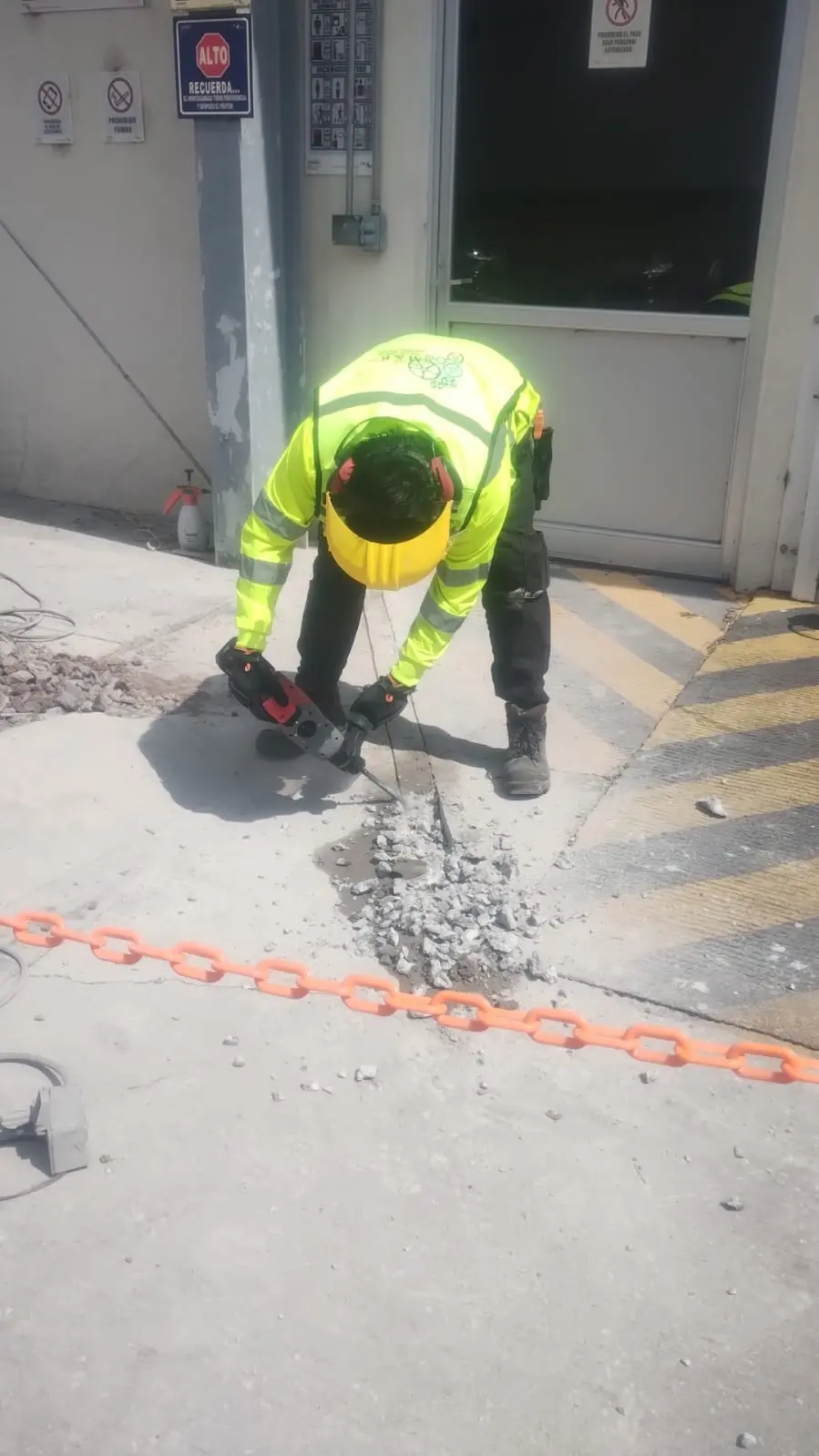

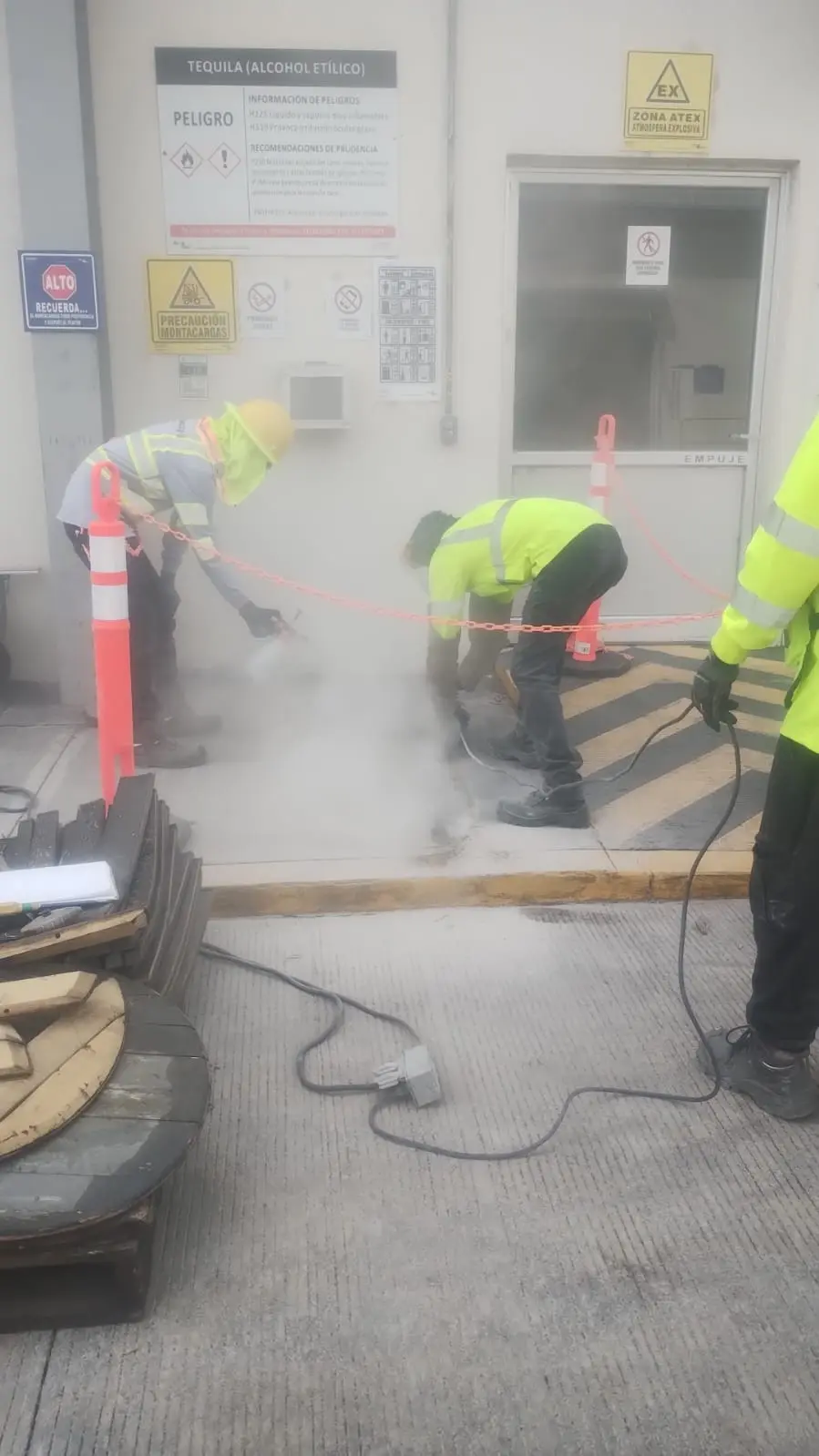

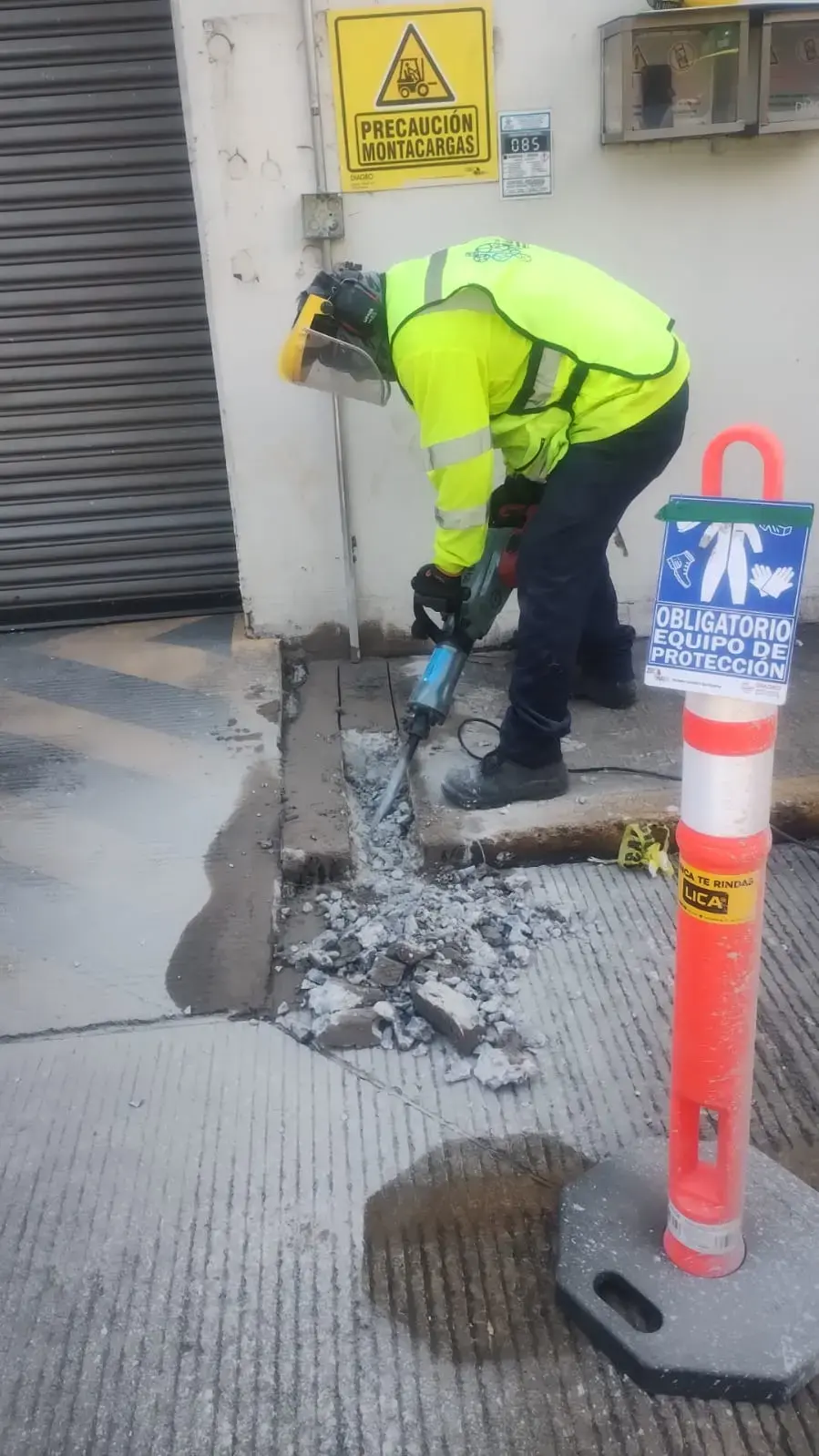

Demolición de concreto de alta resistencia
Para liberar pasos de cableado, realizamos la demolición de concreto de alta resistencia, con herramientas especializadas y personal con equipo de protección personal (EPP) completo:
- Caretas con protección facial
- Guantes anticorte
- Botas dieléctricas
- Arnés en zonas elevadas
- Cascos y chalecos reflejantes
La demolición fue programada en horarios de bajo flujo y con monitoreo del segurista de planta.

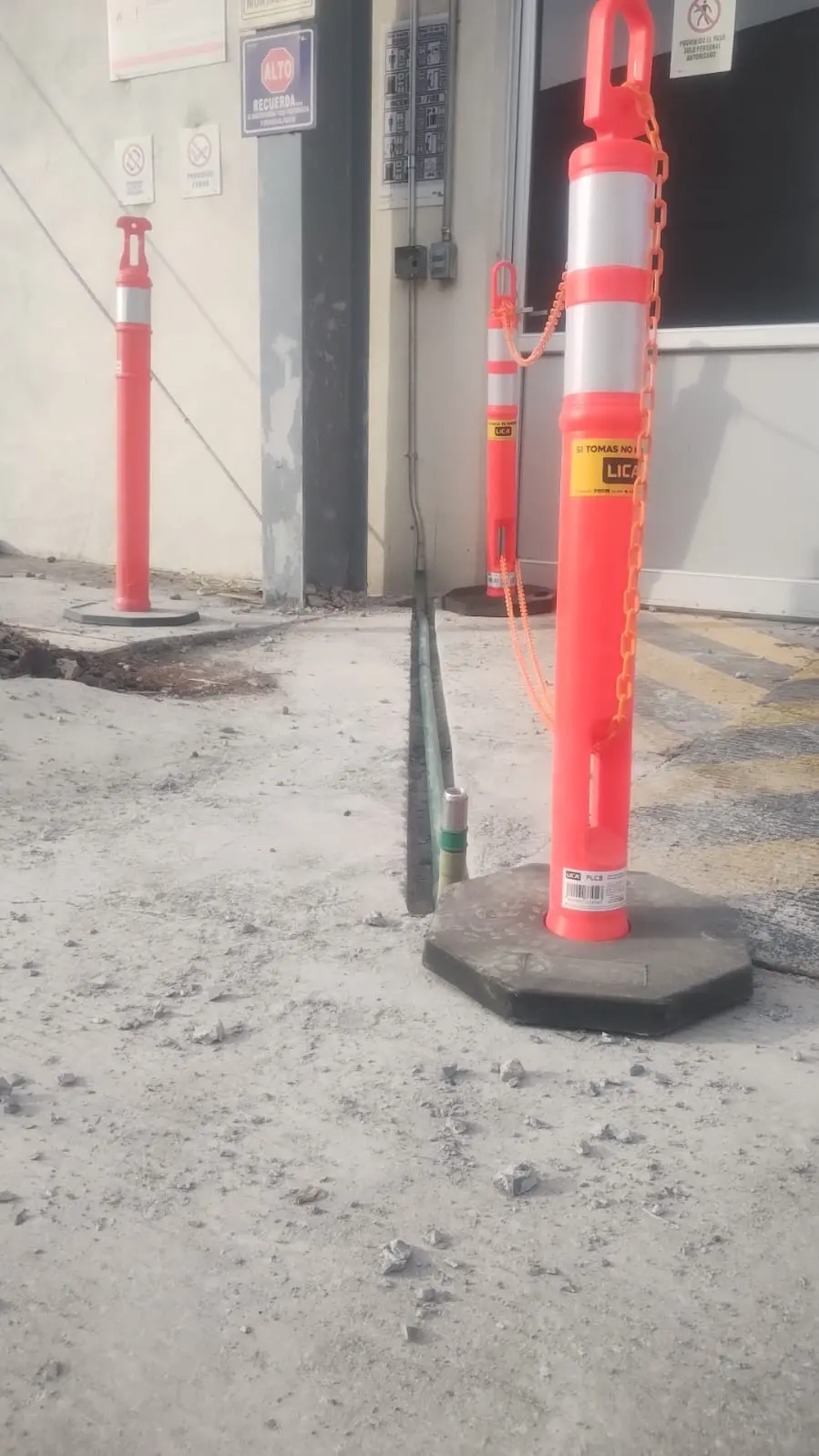

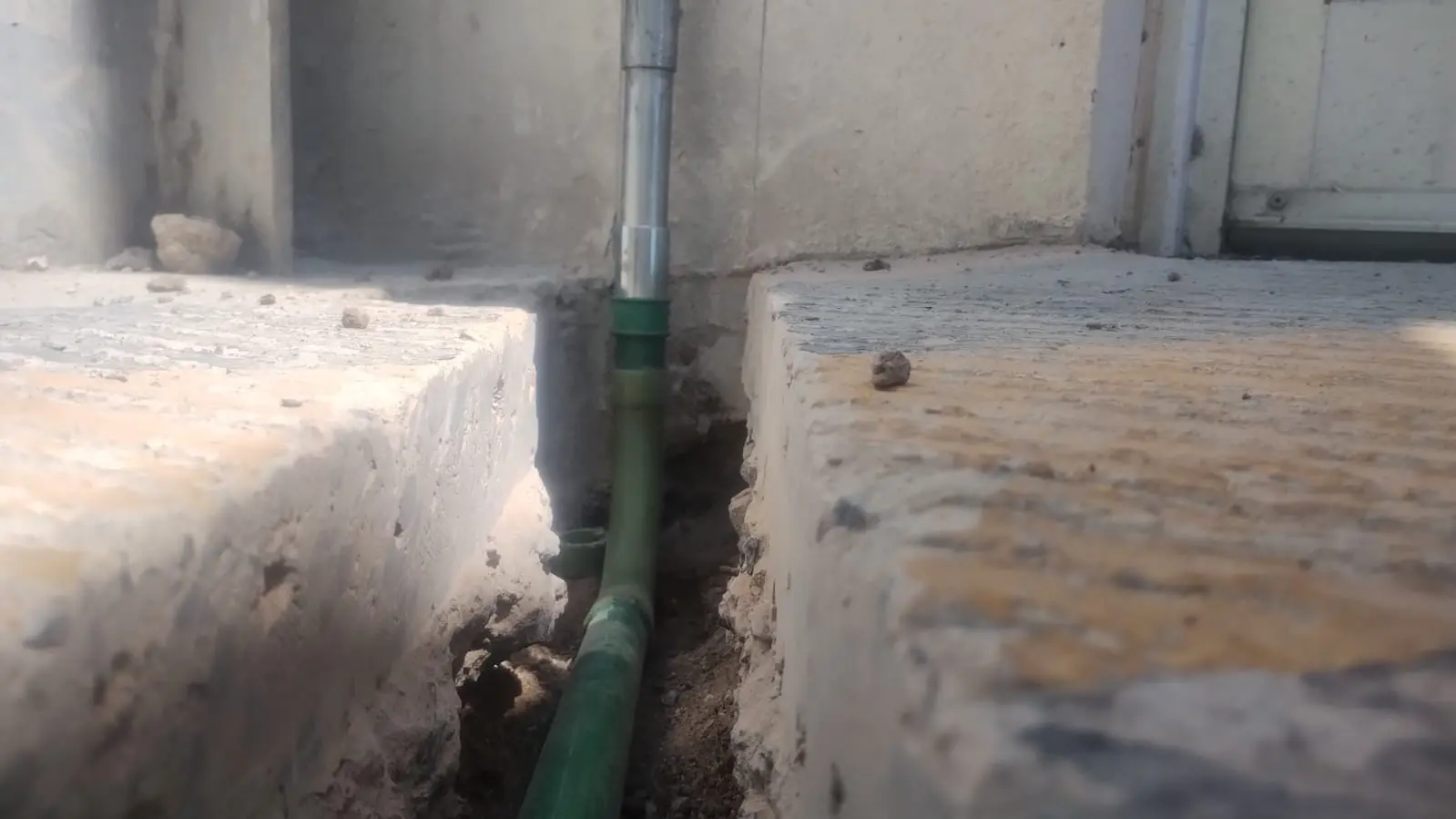

Colocación de tuberías y registros
Una vez abierta la zanja:
- Nivelamos la cama de apoyo con arena compactada.
- Instalamos la tubería de PVC pesado.
- Se colocaron registros eléctricos prefabricados cada 12 metros o en cambios de dirección.
- Se rellenó con material seleccionado y se compactó en capas de 20 cm.
Todo conforme al estándar y cumpliendo las dimensiones de zanjas para tubería de agua potable y cableado.
ATS excavación de zanja y seguridad operativa
Antes de iniciar cada jornada se aplicaba el Análisis de Trabajo Seguro (ATS), identificando:
- Actividades a realizar
- Peligros asociados
- Medidas preventivas y correctivas
- Responsables de supervisión
Además, registramos diariamente:
- Avance de excavación (en metros lineales)
- Personal asignado y equipos utilizados
- Observaciones de seguridad
Este control diario de avances ayudó a cumplir los plazos sin comprometer la seguridad.
Excavación sin zanja: ¿se consideró?
En este proyecto no se empleó tubería sin zanja ni técnicas de rehabilitación de tuberías sin zanja (como pipe bursting o cured-in-place pipe), ya que se trató de obra nueva, pero se dejó previsto un análisis para futuras fases donde pueda aplicarse este método para rehabilitación de líneas existentes.
Cómo calcular la excavación de una zanja
Para dimensionar y presupuestar la excavación se consideraron:
- Largo total de zanja: 250 ml
- Ancho promedio: 0.4 m
- Profundidad promedio: 0.6 m
Volumen estimado:
250 m×0.4 m×0.6 m=60 m3250\,m \times 0.4\,m \times 0.6\,m = 60\,m^3250m×0.4m×0.6m=60m3
Esto sirvió para calcular el presupuesto de excavación de zanjas, mano de obra, retiro de escombro, y costos por maquinaria.
Excavación de zanjas precio unitario
El precio unitario depende de muchos factores:
- Profundidad y ancho
- Tipo de suelo
- Método (manual o maquinaria)
- Accesibilidad
- Volumen total
En promedio, el costo osciló entre $180 y $350 por metro lineal, dependiendo del tramo y si incluía demolición previa.
Excavación de zanjas de cimentación
Aunque este proyecto no contempló zapatas o cimentaciones estructurales, se aplicaron criterios similares de plomo, nivel y compactación. Todo el trazado fue verificado con nivel óptico y alineación con hilos guías.
Beneficios para el cliente
- Cumplimiento exacto del plan de obra y seguridad.
- Trazabilidad de cada metro excavado y cada registro colocado.
- Garantía de instalación segura para el cableado de control y videovigilancia.
- Cero accidentes ni observaciones durante la auditoría interna de seguridad industrial.
- Participación activa del segurista de planta y supervisión diaria por parte del cliente.
Conclusión: ARMO Ingeniería garantiza excavaciones seguras, rápidas y bien hechas
Este caso demuestra que excavar zanjas para tuberías o cableado en una industria con altos estándares no solo es posible, sino que puede hacerse con orden, control y calidad de primer nivel.
¿Buscas una empresa que cumpla con medidas de seguridad, bitácoras de obra, ATS y EPP completo para cada actividad?
📩 Escríbenos a [email protected] o [email protected]
📱 Contáctanos por WhatsApp: 3311337863
